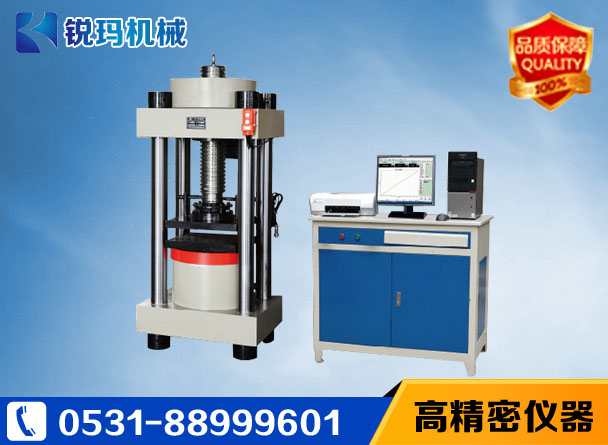

壓力試驗機是集現代機、電、液為一體的高科技通用型自動壓力試驗機，主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗，也可用于其他材料的抗壓性能試驗。本機采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。



一、主要用途

    1、本壓力試驗機適用于檢測水泥、磚塊、砂漿試驗的抗折強度和抗壓強度。
    2、本壓力試驗機為電動液壓式，傳感器測力，數 字顯示力值，是建筑，建材，公路，橋梁等工程 單位必備的試驗檢測設備



二、主機結構

    微機控制抗折抗壓試驗機主要由支架、液壓操縱箱、儀表測力顯示、電氣系統組成。

    1、機體部分壓力試驗機機體有衡量，立柱、上下抗折裝置，缸體 ，機架、底板、測量儀表安裝在機架右側上部，液壓操作部分安裝在機架右側下部，下抗折裝置 裝在活塞頂部，兩側裝有導向板，能保持抗折臺 面上下運動位置不變，抗折臺面上裝有標尺，兩個限兩側裝有導向板，可任意調節抗折跨距，拖錕能上下活動，使受力時能起到平衡作用，在衡 量下裝有上抗折裝置，通過掉頭螺栓兩根定位柱 固定在橫梁下，期間有球頭、球座，螺栓上裝有 彈簧以便平衡上抗折裝置，拖錕能上下活動，抗 折實驗時能根據試件的表面情況，自動調整位置，使壓頭的圓弧面與試件成一條直線，保證測試 的準確度。在油缸與平面上，裝有防塵圈，防止 或減少活塞上升與下降時，粉塵進入活塞與油缸 間，而使兩者加速磨損，抗壓時，只要在抗折臺 面中間，放上抗壓墊塊及下壓板，在橫梁下拆下 抗折裝置，即可進行抗壓試驗活塞與油缸間設有密封圈，可防止油液外溢，在缸頂開有一環形槽 ，并有漏油通道，通過塑料管，把油溢流回郵箱。

    2、液壓操縱部分
    本試驗機的操縱箱主要有郵箱，液壓濾油器，電 動機，速度閥，回油閥、打開送油閥活塞慢慢上升。

    3、測力儀表詳閱（儀表說明書）

    4、電氣系統
    有電動機、啟動按鈕、停止按鈕、交流接觸器等組成。



三、運行原理

    油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。



四、設備特點

    1、整機簡單實用、直觀方便，目前在國內市場獨領風騷。

    2、無需調試，平穩落地，加油、接電即可工作。

    3、微機控制，屏幕顯示力值、峰值、曲線及加荷過程，保存、打印試驗報告。

    4、該機具備手動、自動兩套加荷系統，轉換自如。

    5、該機采用先進的模塊化控制系統，自動加荷，自動卸載，完全自動化。性能可靠，便于拆裝維護。

    6、PC機全數字控制系統：全程不分檔，自動調零、標定。

    7、油缸下置式主機，特快活塞回落，大大加快試驗進程，提高工作效率。



五、技術參數：



主要技術參數	RMAW-2000	RMAW-3000
最大試驗力	2000KN	3000KN
結構形式	四柱式
試驗力級別	1級
試驗力測量范圍	4%--100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/50000
油泵額定流量	2.7L/min
位移示值相對誤差	≤示值的±1%
上下壓盤最大間距	500
活塞行程	100
液壓泵額定壓力	40MPa
上下壓盤尺寸	320×320	500×500
主機外形尺寸	800×400×1200	1200×680×1700
活塞直徑	250φ	310φ
電機功率	三相1.5KW
主機重量（KG）	110	2500

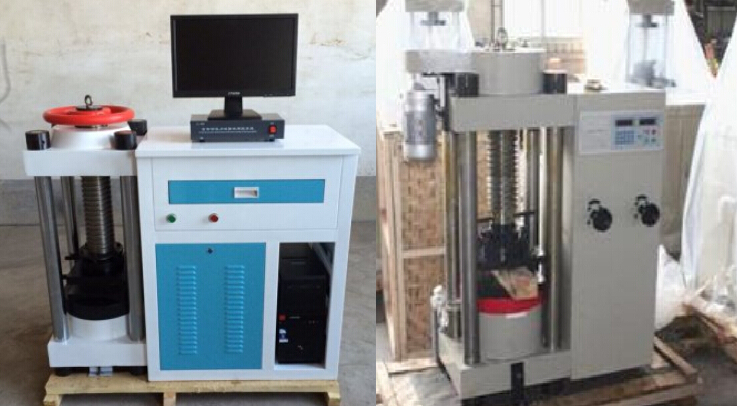

六、壓力試驗機應用案例

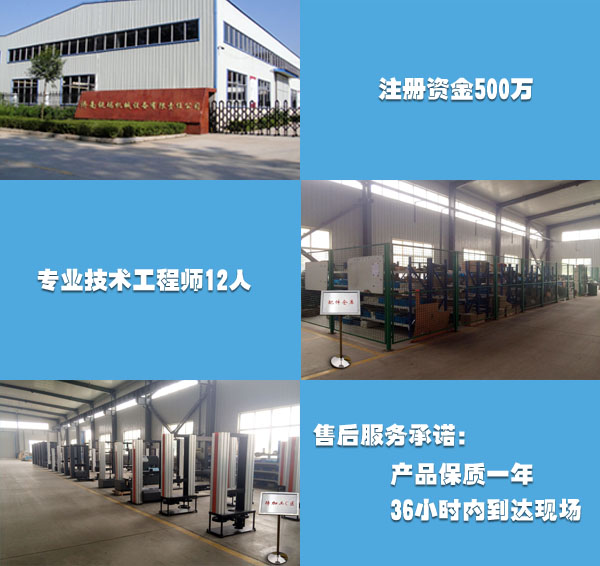

七、壓力試驗機廠家展示





八、其他介紹：

    1、混凝土壓力試驗機價格
