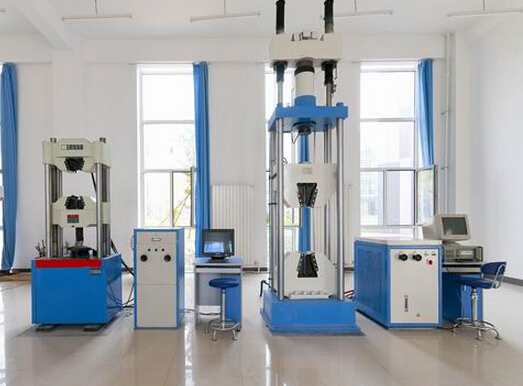

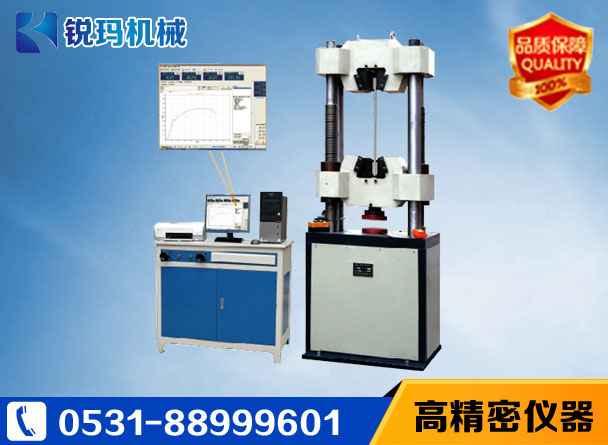

摘要：萬能試驗機是一種功能全面，能實現拉伸、壓縮、扭曲、撕裂、剪切等多種物理性能試驗機的設備，近年來受到科研院校、質量監督部門、企業質檢部門的青睞，因?yàn)槠涠喙δ苄缘奶攸c(diǎn)，節約了購買全套型號試驗機的成本，同時，還節約了占地面積和操作復雜度。

萬能試驗機按照結構分類：液壓萬能試壓機、電子萬能試驗機、微機控制萬能試驗機、數顯萬能試驗機。

萬能試驗機按照試驗力大小分類：10噸萬能試壓機、30噸萬能試驗機、100噸萬能試驗機等型號。

萬能試驗機按照檢材分類：人造板萬能試壓機、管材萬能試驗機、鐵礦球團萬能試驗機等型號。

一、主要用途

用于各種材料的拉伸、擠壓、扭轉、撕裂、剪切等物理性能試驗，對鋼絞線、外墻保溫材料、井蓋、鋼筋等金屬和非金屬試樣進行各種物理試驗，檢測設備是否達到預期的性能指標。

二、主機規格

A.高精度力量傳感器: 0~10KN 20ton。力量精度在±0.5 以內。

B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100%.全程力量最大解析度 1/1000,00

C.動力系統:臺灣變頻器+交流變頻電機＋蝸輪蝸桿減速機＋T型絲桿。

D.控制系統: 采用Pulse Command控制方式使控制更精準,速度控制范圍5~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

E.數據傳輸方式：RS232傳輸

F.顯示方式:UTM107+WIN-XP測試軟件液晶屏顯示。

G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H.豪華測試界面軟件可實現定速度、定位移、定荷重控制模式加上多階控制模式可滿足普通的測試要求。I.測試空間:測試寬度約400 mm（標準規格）行走空間800 mm（不含夾具）（標準規格）

J.全程位移: 編碼器1800 P/R，提升4倍精度,采用LINE DRIVE編碼器抗干擾能力極強

位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm（選配）

K.安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。

M．手控方式：可增添手動操作盒。

三、功能與特點

1)采用新版本全中文菜單控制，專用數據處理軟件，人機對話直觀、方便；

2)實時顯示材料彈性模量特性曲線及參數；

3)自動求取最大試驗力，靜曲強度，彈性模量，表面結合強度，內結合強度，表面膠合強度，抗拉強度等力學性能測試結果。

4)可設立位移的極限位置，運行至極限時，保護停機；

5)具有自動清零，自動返車功能；

6)測試速度0．01～500mm／min范圍內無級調速：

7)可標定多個傳感器，以滿足不同載荷材料試驗，實現一機多用。

四、主要技術參數
