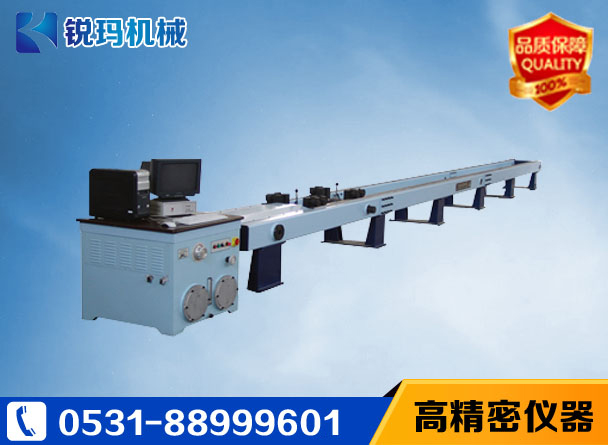

RMDL系列臥式拉力試驗機主要由主機（框架結構）、固定橫梁、移動橫梁、加載系統以及相關試驗軟件部件等組成。增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間（可以增加到十米以上，這是立式試驗做不到的）。臥式拉力試驗機滿足了大試樣、全尺寸試樣的試驗。臥式拉力試驗機分RMDL－300D RMDL－600D RMDL－1000 RMDL－2000四種型號，主要用于材料和零部件的靜態拉伸性能試驗。臥式拉力試驗機可用于各種金屬材料、鋼索等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

RMDL-D系列臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，液壓自動夾緊試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.

一、功能特點：

· 控制特點：采用純數字的鎖相環位置脈沖控制模式，無零飄、無失調。
· 加載裝置：采用高精度滾珠絲杠副傳動加載具有加載平穩、使用壽命長、穩定性好且節能的特點。
· 保護措施：具有軟件部分的超載、超位移保護，機械強制安全限位保護等措施。
· 軟件系統：簡單，可靠及功能強大的人機對話用戶操作界面。
· 試驗數據：開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研與教學非常有利。
· 客戶報表：用戶自編輯報告功能，數據可方便的導入Excel、WORD表格，方便用戶后期處理。
· 設備特點：低噪聲、無油污污染、使用靈活方便可靠。
· AD800全數字化微機控制多閉環材料試驗機測量及控制系統——可實現位移、應力、應變等閉環控制，且相互間平滑轉換無沖擊?？梢詽M足不同的試驗區間不同的試驗控制方式試驗需求：恒應力、恒應變、保載等特殊要求的場合；在試驗過程中按照設定程序自動的平滑切換。
· 試驗過程實現無沖擊切換，,以達特定試驗要求。
· 控制系統采用內置式不分檔設計，A/D轉換器采用美國BB公司，高精度轉換器，最高可實現200000碼的分辨力，最快轉換速度高達400次/秒。
· 采用全數字化自適應PID控制環節，使復雜的控制操作變得簡單，機器的運行穩定性提高。
· 功能強大的手動操作盒，除具有調整自適應PID參數，一鍵式試驗按鍵功能等功能外，具有緊急安全切換功能。

二、技術參數：

型號	RMDL-300D	RMDL-600D	RMDL-1000	RMDL-2000
最大試驗力	300kN	600kN	1000kN	2000kN
過載保護	滿量程的2%-5%
測量精度	優于示值的±1%
測量范圍	滿量程的2%-100%FS
位移示值極限誤差	≥2mm時優于示值的±0.5%以內
位移測量分辨率	0.005mm
變形測量準確度	優于示值的±1%
變形測量范圍	引伸計滿量程的2%-100%范圍內
力等速控制范圍	0.05%-100%FS
力等速控制精度	優于設定值±1%
位移等速控制范圍	0.05mm-100mm
位移等速控制精度	優于設定值±1%
變形等速控制范圍	0.05%-100%FS
變形等速控制精度	優于設定值±1%
拉伸空間	0-10000mm（根據客戶要求特殊定做）
有效試驗寬度和油缸行程	根據客戶要求特殊定做
PC配置	聯想品牌計算機、HP彩色噴墨打印機
輔具配置	拉伸輔具一套，其他輔具需根據客戶要求選配
加載方式	液壓系統加載
電機功率	3kw	3kw	3kw	3kw

更多產品介紹：

1、RMDW-600噸臥式拉力試驗機

三、

臥式試驗機

試驗標準下載：

1.GBT2611-2007《試驗機通用技術要求》.pdf |

點擊下載

2.GBT228-2002《金屬材料 室溫拉伸試驗方法》.pdf |

點擊下載

3.GB7314-1987《金屬壓縮試驗方法》.pdf |

點擊下載

四、臥式拉力試驗機應用案例

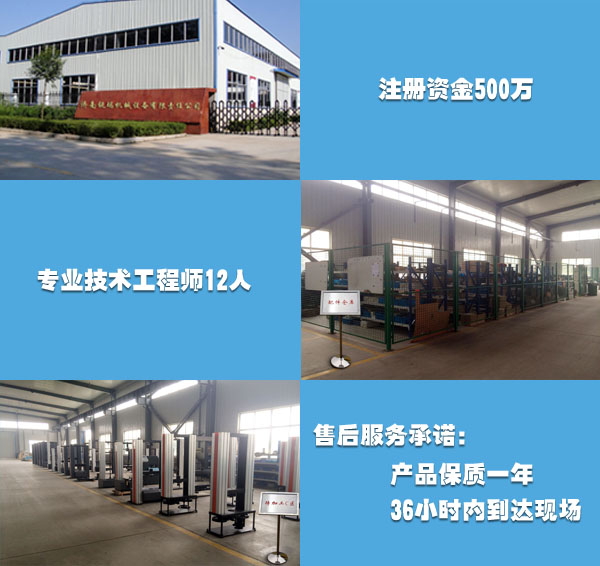

五、臥式拉力試驗機廠家介紹
